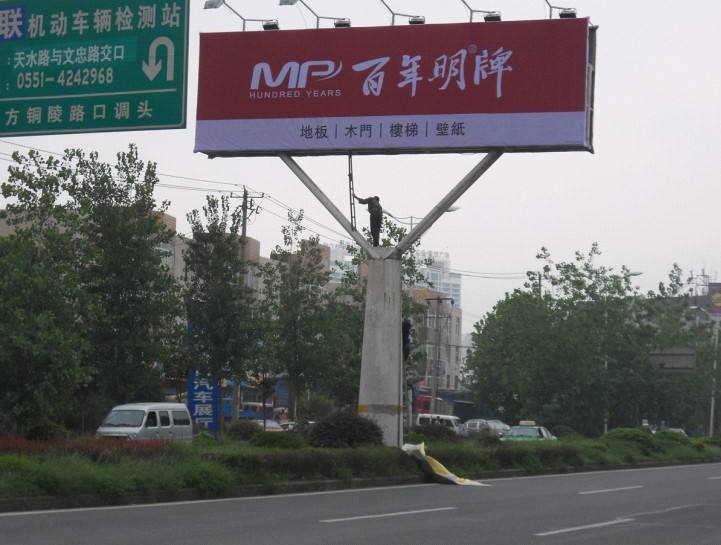

广告牌主体高度为16.0m，上部牌面为18m*6m。该广告牌处于7度抗震设防区，抗震设防分类为丙类，安全等级为二级，场地土类别为Ⅱ类，地面粗糙度为B类，场地基本风压为0.75kN/㎡。
受委托单位委托，本公司依据《户外广告设施钢结构技术规程》CECS148：2003等现行相关标准于2017年9月赴现场进行了检测，现根据现场检测和分析计算结果提出该广告牌的结构安全性鉴定报告。
1． 结构布置情况检测结果表明，该广告牌的结构布置较为合理，荷载传递路径明确。
2． 所抽检的广告牌面板结构及支撑结构受力构件的截面尺寸满足规范构造要求。
3． 经现场检测，该广告牌钢立柱与基础间通过连接板采用螺栓连接，钢立柱与钢横梁支座间通过连接板采用螺栓连接，钢横梁与面板支撑构件间通过连接板采用焊接连接，面板支撑构件与面板钢架间通过连接板采用焊接连接，各连接节点构造基本合理，连接牢固，未发现异常现象。
4． 所测焊缝外观基本完好，未发现有明显裂缝、夹渣、咬边等质量缺陷，所抽检焊缝的质量符合《钢结构工程施工质量验收规范》(GB50205-2001)的质量要求。
5． 经现场检测，该广告牌钢立柱柱脚与基础连接节点现状良好，未出现明显松动或者锈蚀现象；钢立柱柱身个别柱段防腐涂层有严重锈蚀现象、面板支撑构件与面板构件均存在锈蚀现象。
6． 倾斜测量结果表明，该广告牌倾斜率未*过《建筑地基基础设计规范》允许的限值。
7． 根据相关国家标准、规范及委托方提供的相关资料和现场实测结果进行的结构分析验算表明，该广告牌主要受力构件的强度应力比，稳定应力比及长细比均满足正常安全使用要求。
——广告牌安全检测实例：

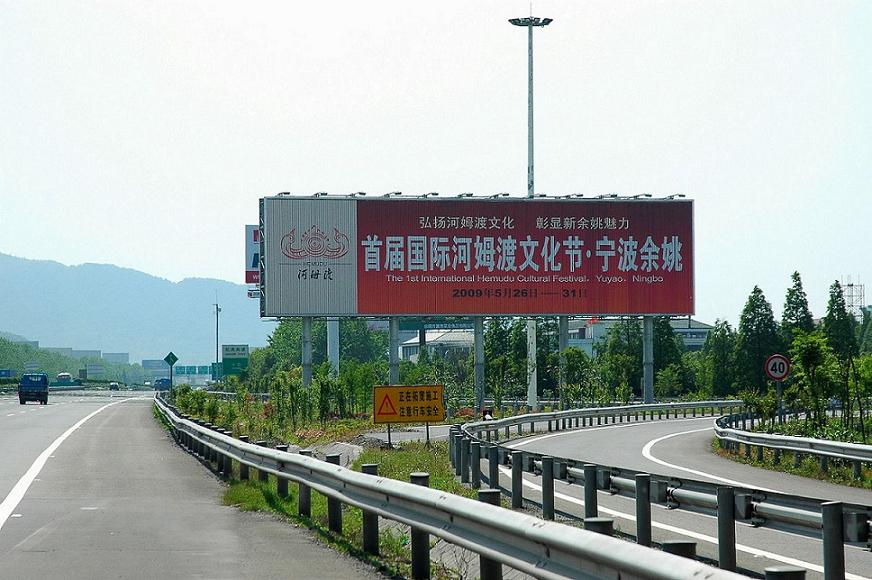

经过比选，该广告牌结构型式采用桁架式。其理由是：**，广告牌结构的控制设计荷载是风载，风压直接作用在面板上，再由面板传至骨架，此时，在不同高程上的几道主梁可把风载较均匀地传至立柱，因而可减小主梁与立柱连接处的应力集中：
其次，平行式桁架结构主梁采用槽钢，使结构外形平整，便于广告面板，并可加强面板与主骨架的连接，从而减小了面板的变形，以确保广告面的感观效果：三，平行式桁架结构，可在每道主梁高程设置内检修梯，这样给结构的维护、检修及挂、卸广告布带来了较大的方便，且保证了操作人员的人身安全；除此之外，平行式桁架结构，形式简洁、美观，受力明确，节点构造简单，施工方便，从而能保证施工质量。
二、结构分析
荷载和荷载组合结构承受的主要荷载有：1）自重、2）风荷载、3）温度荷载、4）检修活载、5）地震荷载。
荷载组合有三类：1）基本组合、2）特殊组合、3）施工吊装。
应力分析由于钢立柱为压弯构件，其承载力取决于柱的长细比、支承条件、截面尺寸以及作用于柱上的荷载等，计算表明，钢立柱的承载力一般由稳定控制。
上部结构的主梁可简化为刚结或铰结在钢立柱上的悬臂结构，主梁之间由横梁及斜撑铰结形成空间平行组合桁架。内力计算采用有限元程序在计算机上完成。
根据钢结构设计理论，对接焊缝在截面不减小的情况下，其强度可达到母材的强度，因而无需验算焊缝应力，但应严格检查焊缝质量及饱满度。上部桁架杆件间的连接主要是角焊缝焊缝承受杆件间的应力传递，其受力大小已由上部结构计算得出，对广告牌之类结构，上部结构杆件受力一般不大，为施焊方便，可用围焊，并统一取焊脚尺寸为hf=10mm，可满足规范要求；但对广告牌面板骨架与主骨架挂点处焊接须逐一核算。
广告牌立柱高18m，在水平风载作用下会产生顺风向水平位移，上部结构为悬臂桁架，在风载及自重作用下，悬臂端部也会产生相应的变位，如果这些变位过大，将直接影响到广告牌的使用及感观效果，重要的是，这些变位还将引起附加内力，增大结构内部的应力，降低结构的安全性，为此，在广告牌设计中应严格限制变位。根据《钢结构设计规范》（GBJ17?；88）的规定，广告牌水平向设计变位应控制在10mm以内为宜。
四、基础工程设计
基础型式及布置作为该类型广告牌的基础型式主要有两种：一种是平衡重力式，即上部荷载主要由大体积基础重力来平衡，开挖方量大，混凝土用量也较多，但施工简单，节省钢材，适宜在土质松软且有开阔的施工场地时利用。另一种为桩基式，其中又以扩孔桩为主，该类基础可在施工场地受限的情况下采用，其优点是基础施工场面很小，混凝土用量仅为平衡重力式基础的三分之一左右，但施工难度略有增大。
由于本广告牌建在某火车站站前广场两侧花坛内，花坛宽仅3m，若放坡开挖基坑，势必破坏两侧的广场混凝土地坪和水泥混凝土路面，其修复工程造价可观，还可能破坏地下埋管，经综合比较，选用了人工挖孔扩底桩基础，使基坑开挖只限在花坛内进行。为了减小孔壁支护的困难，基础上部4m深范围内（表层填土和**层粉质粘土）不扩孔，采用直径为1.5m的圆孔；从4m深以下（三层粘土）开始扩孔，以增大基底的受荷面积，来满足地基承载力要求。基底采用方形，尺寸为3×3m，总孔深为6m，基础底下设置十字正交齿墙，以增强基础的抗扭和抗剪切能力。
