　钢结构广告牌工程的连接检测工作是工程检测当中的一个重点对象，它直接反映工程的质量好坏。连接板的检查包括：（1）检测连接板尺寸（尤其是厚度）是否符合要求；（2）用直尺作为靠尺检查其平整度；（3）测量因螺栓孔等造成的实际尺寸的减小；（4）检测有无裂缝、局部缺损等损伤。对于螺栓连接，可用目测、锤敲相结合的方法检查。并用扭力扳手（当扳手达到一定的力矩时，带有声、光指示的扳手）对螺栓的紧固性进行复查，尤其对高强螺栓的连结更应仔细检查。此外，对螺栓的直径、个数、排列方式也要一一检查。焊接连接目前应用*广，出事故也较多，应检查其缺陷。焊缝的缺陷种类不少，钢结构竣工验收检测鉴定施工方案有裂纹、气孔、夹渣、未熔透、虚焊、咬边、弧坑，等等。检查焊缝缺陷时，可用超声探伤仪或射线探测仪检测。*小荷载检测利用专用卡具和拉力试验机进试验而后对照标准；预拉力检测利用轴力计和扭矩扳手进行检测，结果要符合GB50205-2001附录B 表B.0.2；扭矩检测利用扭矩扳手检测，结果与施工值相差在10% 以内为合格；扭矩系数利用轴力计检测，测出预拉力P 和施拧扭矩T，经过公式 K=T/P*d 计算得出扭矩系数，结果要GB50205-2001附录B 表B.0.4；抗滑移系数检测，要求先制试件（与钢结构同批同样处理，生产厂家做），测出预拉力P，将贴有压力传感仪或电阻应变仪的螺栓穿入试件，在拉力试验机上测出滑移荷载 Nv，通过公式μ=Nv/2P，结果要符合设计要求。有特殊要求的还可以测其硬度。

户外广告服务设施可以作为一个广告信息载体的一种技术以其独特的设置不同位置，对企业的产品设计质量、社会主义形象、文化精神内涵宣传教育等方面起到了学生积极影响作用，日益受到广告商的青睐，因此对于户外广告设施得到了中国迅速提高发展、数量逐年增加，结构组织形式也日趋多样化，暴露的安全管理问题也日益增多。由于户外广告设施网络结构和位置的特殊性，对其本身的质量提出了较高的要求，但由于历史分析原因及户外广告设施业主对广告设施的安全未给予我们足够的重视，因此可能导致多数户外广告设施产业结构方面存在诸多国家安全风险隐患，广告牌检测是我国户外广告牌安全目标检测的主要表现形式内容，随着目前我国广告牌检测的经济持续发展，城市文明建设与规划的不断建立完善，户外广告牌检测方法作为城市里的一道风景线也得到人们越来越多人的关注。户外广告设施设备作为广告载体的一种，以其独特的设置位置，对企业的产品生产质量、社会生活形象、文化思想内涵宣传方式等方面起到了很多积极促进作用。由于户外广告设施体系结构和位置的特殊性，对其本身的质量提出了较高的要求，也存在着由于户外广告设施在恶劣工作环境下损坏、倒塌，造成周边人员的伤害与财产损失的事件时有发生。

广告牌基本概况：

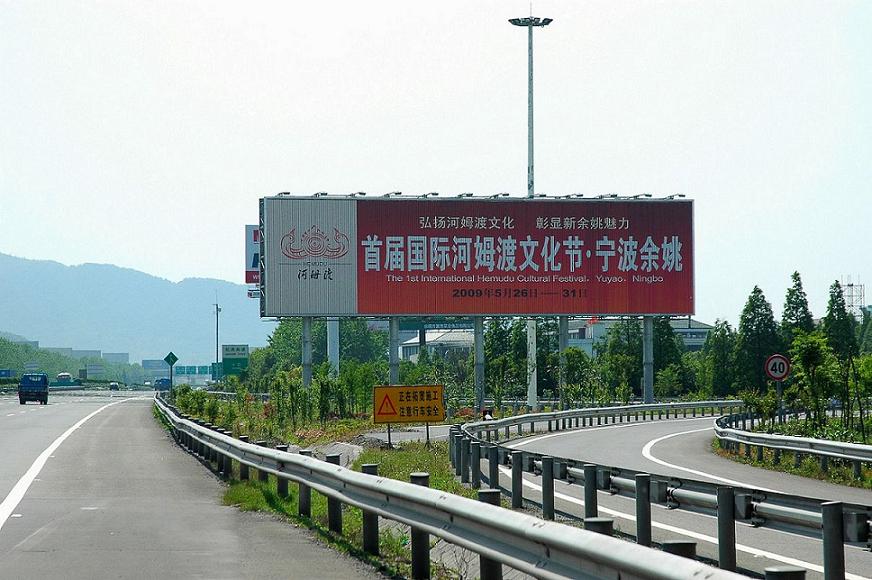

本广告牌为浙江大学宁波经济高速发展公路某互通区三面广告牌，广告牌都是三面长度为等边三角形，均为18 m，广告牌进行面板模型底部水平标高为＋16.000 m，顶部以及标高为＋22.000 m，广告牌钢柱＋6.000 m以下研究采用1400×14焊管，＋6.000 m以上可以采用1400×12焊管，上部建筑主体通过桁架杆件主要问题采用150×100×5矩形管、100×5方管、100×7方管、70×4方管四种不同形式，柱脚开始采用42?45锚栓环形空间布置，见工程活动照片1，广告牌调查所用的钢管柱、桁架等主要包括构件生产钢材均采用Q235B钢制作。广告牌的结构存在形式见下图。本广告牌作为设计一个合理选择使用年限为20年，地震基本设防烈度按6度设防，结构信息安全风险等级为二级。

广告牌检测情况：

2.1对广告牌外观的现场检查发现，广告牌钢柱表面的油漆剥落和腐蚀，柱脚的地脚螺栓缺少螺母，螺母和螺栓没有拧紧，广告牌桁架构件的油漆剥落和腐蚀严重，其余构件保存完好，没有发现明显损坏

2.4广告牌焊缝检测，用于检测在所述检测杆广告牌，着色焊接人员的检测方法的检测发现，该广告牌和方管矩形管桁架杆连接缝不充分，有较少的焊接，焊接现象。矩形管钢柱和连接缝桁架不致密，炉渣存在，孔。加强焊缝处在桁架构件，并与钢柱钢柱焊接接头发现不同程度的类似问题，我们可以看到在焊接质量的广告牌严重的问题。
