详情描述

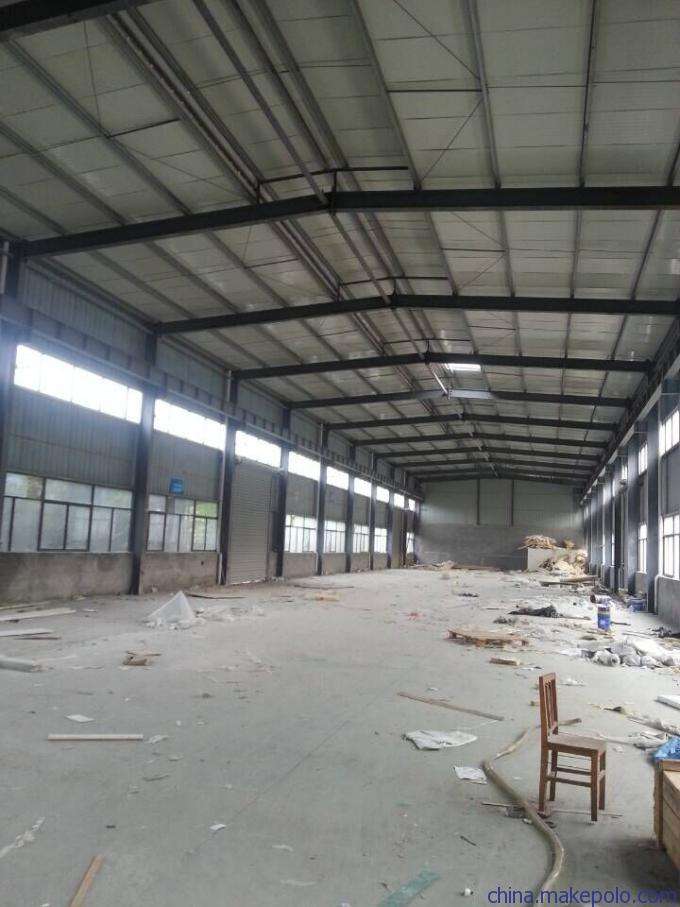

钢结构特点如下：

1）全部承重结构均为钢结构；

2）钢柱系统: 横向跨度方向与屋架形成排架体系,下柱为焊接H形双肢柱，采用分离式柱脚，上柱为实腹式H形钢柱。纵向采用柱与柱间支撑组成的支撑体系。

3）屋架系统: 为上承式铰接屋架。

4）吊车梁系统: 简支焊接箱形钢梁，制动系统为制动板。

1.2振源情况

本厂房用于钢渣的处理，落锤重量约10~11t，落锤高程约12m。落锤落下后，振动通过土壤向结构基础向结构主体柱和屋架传播，引起结构发生强烈振动，本次测试测定落锤振动对结构主体的影响。

1.3 测试依据

a、《机械振动与冲击建筑物的振动测量及其对建筑物影响的评价指南》GB/T14124-2009/ISO4866:1990；

b、委托提供的相关资料及测试要求；

c、利用有限元分析软件理论分析的结果。

1.4 测试目的

a、通过振动测试了解落锤振动引起结构振动传播和衰减规律；

b、通过振动测试测定落锤振动引起结构振动的振型，与理论动力分析做对比，为建立合理的模型分析和模型修改提供依据；

c、通过振动测试分析确定结构不利位置为健康监测提供测点布置依据；

d、通过振动测试确定落锤振动对结构主体安全性的影响。

2、测试方案

2.1测试仪器：测试仪器采用INV3020系列高性能数据采集仪，DASP模态分析软件，941B型压电式加速度传感器。

2.2测点布置

测试分为竖向振动测试和水平振动测试，测点布置见6图所示。根据前期的现场调研和结构受力理论分析结果，本项目仅对落锤影响较大的3榀框架(3\4轴)进行测试，振动测试包括柱基础顶面、吊车梁底、柱顶、屋架下弦等相关位置的振动情况。每榀框架主要测试内容为X(横向) 、Y(纵向)、 Z(竖向方向)；测点分别布置在屋架中部、1/4跨度处、柱顶、牛腿、及柱脚位置，各测点位置布置如图6所示，其中每榀框架X向布置5个测点；Y向布置4个测点；Z向布置7个测点，共16个测点。

钢结构检测鉴定的目的是什么，大家知道为什么要对钢结构检测鉴定吗：很多钢结构建筑物虽然依旧在使用，看外观也丝毫找不出任何问题，其实，实际上存在的问题也不是个两个了，对于处于这种状态的钢结构，得及时检测，明确问题后也好对症施工。

　　钢结构检测鉴定的优势：

　　钢结构检测鉴定主要分析了适应于计算机视觉处理的钢结构焊缝缺陷无损检测技术，为后续采用模式识别技术来进行焊缝缺陷定性、定位和定量分析奠定基础。随着当代建筑技术日新月异的发展，钢结构在当代建筑中使用率越来越高，超声波检测是常规的无损检测方法之。加之钢结构多层建筑的不断增多，无损检测工作量也越来越大，除了在焊接工艺上加大控制以外，在无损检测上也应加大检测力度，并应尽早在钢结构多层建筑焊缝无损检测标准上体现出来。

钢结构检测鉴定具有什么标准：

　　1、钢结构安全性鉴定主要包括结构系统完整性鉴定和结构抗力计算，应根据钢结构现场检测得到的结构实际布置和实际构造状况按相关的标准对结构的完整性定性分析，并应根据荷载效应和结构抗力的计算结果或现场实验结果以及现场检测结果对结构在目标使用期内的承载能力进行定量分析等内容；

　　2、结构适用性鉴定主要是根据变形等检测和计算结果，对结构在目标使用期内能否满足正常使用要求进行评定；

　　3、结构的耐久性鉴定主要是根据构件及节点的锈蚀或腐蚀程度及表面涂层质量等对结构的持续使用性能进行评定；

　　4、结构的抗震性能鉴定是根据现场检测结果，进行结构体系构造宏观分析以及结构抗震能力理论计算，对结构在目标使用期内能否满足抗震要求进行综合评定。
