详情描述

广东方十建筑检测有限公司拥有先进、齐全的房屋检测仪器和检测专用设备以及钢筋、水泥、混凝土、基桩等多个配套的检测实验室，专业从事住宅、别墅、商场、写字楼等各类民用建筑和工业厂房检测，受影响建筑物的安全性评估以及灾后检测等，具有保证第三方公正性的承诺和措施，能够独立、公正地进行各项房屋检测评估及相关技术服务，具体业务范围包括：房屋完损状况、安全、损坏趋势、结构和使用功能改变、抗震能力检测以及综合检测和其它类型房屋检测鉴定等。我们奉行“以质量立足，靠服务取胜”的经营理念，坚持“科学、公正、准确、满意”的质量方针，为保证房屋的质量和安全竭诚工作。

2020年4月21日今日头条新消息，据房屋安全鉴定公司技术部透露

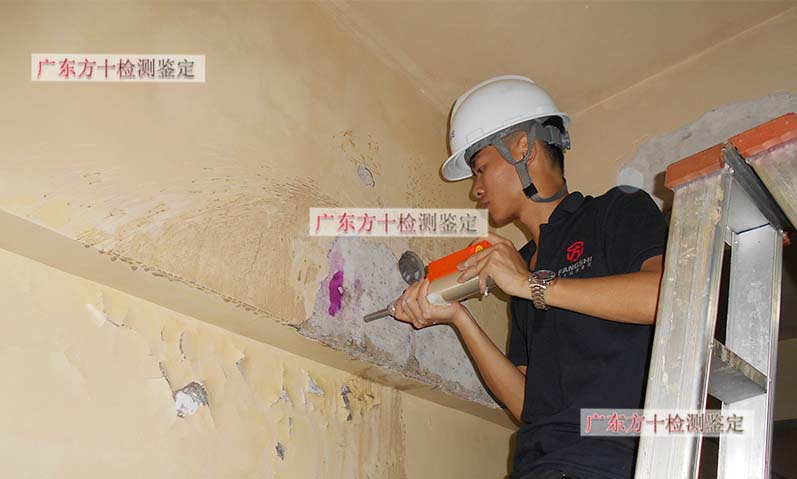

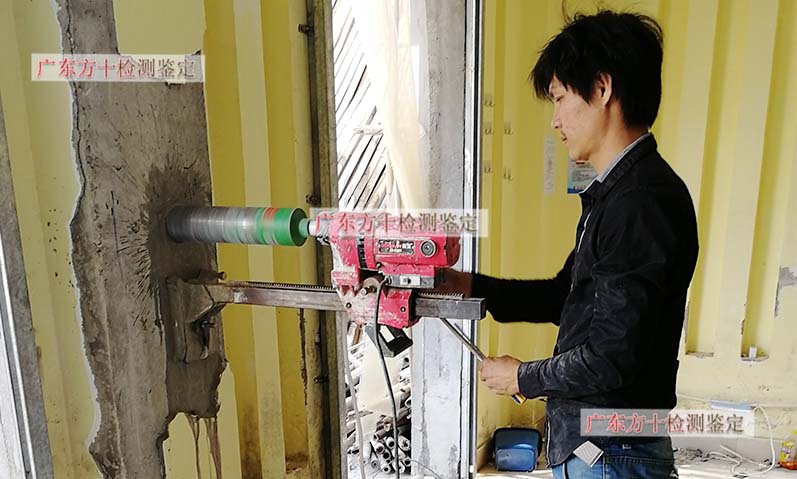

3.5 判断钢筋混凝土构件结构变形 结构的变形测量要有重点，针对可疑迹象或者结构本身的弱 点进行检测，在进行建筑结构变形测量时，建筑结构的..挠度 和位移情况必须进行测量。同时在进行结构变形测量时也要与裂 缝测量相结合，如果结构变形过大，很可能会产生相应的裂缝， 而裂缝过大也会使建筑结构发生变形。因此，变形情况是反映房 屋结构是否稳定的重要标志，也是房屋安全鉴定的重要内容。

(1)根据是否需要修补的判断结果，设定修补范围及规模，还应 　　按需要再度调查现场。 　　(2)掌握开裂原因、开裂状况(裂缝宽度、深度及型式等)，建筑物的重要性及环境条件(一般环境、工厂地区、盐类环境、温泉地带、寒冷地带及特殊用途)。 　　(3)为了明确规定修补目的及恢复目标，考虑(2)中的环境条件，选定最适于修补的修补材料、修补工法及修补时间。选择修补工法，可按开裂现场及开裂原因参照表6.1所示内容决定。另外，当构筑物处于盐类等苛刻环境时，应选择比普通环境条件高一个等级的材料及工法。如有可能，裂缝最好在稳定后再作修补;对随环境条件变化的温度裂缝，则宜在裂缝最宽时处理。 　　混凝土建筑物及构件的修补恢复目标将视竣工时的初期性能、建筑物的耐用年限、开裂原因、劣化程度及劣化范围等而异，另外，保修年限也不尽相同。 　　

通常，可将修补恢复目标分成如下三个阶段: 　　①恢复到与健全构件同等性能。因水泥的水化热、碳化、千缩而产生的裂缝等，是作为搞清开裂原因而进行修补的对象。希望保修年限定为10-15年。 　　②恢复到不妨碍使用的程度。当由钢筋腐蚀、碱性骨料而导致的裂缝及由此产生的劣化度比较明显时，或者开裂原因是多方面的，又不能将所有原因都搞清楚时，年限定为5-10年。 　　③恢复到能够确保人身安全的程度。一般针对以确保人身安全而进行的应急修补工程 　　4)必须充分研究修补作业所必要的机械材料、脚手架及工程现场对周围人群的安全保障。 　　二、修补工法及特点 　　2.1表面修补法 　　常用的方法为涂覆法，增加整体面层，压抹环氧胶泥，环氧浆液粘玻璃丝布，表面缝合等。

(1)涂覆法:混凝土表面出现数量较多的表面裂缝时，采用手工或机械喷涂方法，将修补材料涂覆于混凝土表面，起到表面封闭作用。涂膜厚度在0.3~2.5mm之间，厚度大者适应裂缝变化能力强。选用修补材料时应考虑使用条件(室内、室外、环境温湿度变化，介质腐蚀情况)以及裂缝活动情况等，例如，要求耐磨的地坪可选用环氧沥青涂料，聚氨酷涂料，聚氨酷沥青涂料等刚性涂料，不稳定的裂缝修补可选用聚氨酷弹性体，橡胶型丙烯酸酷涂料等弹性涂料。 　　(2)增加整体面层:混凝土表面裂缝数量较多，分布面较广时，常采用增加一层水泥砂浆或细石混凝土整体面层的方法处理。多数情况下，整体面层内应配置双向钢丝网。有条件时，宜采用喷射法施工水泥砂浆或混凝土整体面层。 　　(3)压抹环氧胶泥:对于数量不多，又不集中，缝宽>0.lmm的裂缝可采用此法处理。 　　(4)环氧浆液粘贴玻璃丝布:一般采用环氧树脂胶料或环氧焦油胶料，粘贴1~2层玻璃丝布。 　　(5)表面缝合:在裂缝两边钻孔或凿槽，将u形钢筋或金属板放入孔或槽中，用环氧树脂砂浆等无收缩型砂浆灌入孔或槽中锚固，以达到缝合裂缝的目的。

2.2局部修复法 　　常用的方法有充填法，部分凿除重新浇筑混凝土、预应力法等。 　　(1)充填法 　　用钢钎、风镐或高速转动的切割圆盘将裂缝扩大，最终凿成V形或梯形槽，分层压抹环氧砂浆、或水泥砂浆、或聚氯乙烯胶泥、或沥青油膏等材料封闭裂缝。其中V形槽适用于一般裂缝修补;梯形槽用于渗水裂缝修补;环氧砂浆适用于有结构强度要求的修补;聚氯乙烯胶泥和沥青油膏仅适用于防渗漏的修补。

信息由用户自行发布，采用请谨慎，我们鼓励您当面交易。 加固之家网只为传递信息，我们不做任何双方证明，也不承担任何法律责任。 信息转载，请标明来源于http://www.jiaguhome.com/info-42783.html
