公司在深圳企业中心驻扎多年，在企业中有着较好的知名度，以精湛的技术和方法,先后完成了许多行内业务。

我司都有

那些可办理业务？
答：房屋租赁检测,工程检测监测、房屋质量检测、钢结构工程检测、特种设备检测、桥梁检测、环境检测、道路检测、桩基检测、材料检验、无损探伤、建筑质量检测、房屋事故安全鉴定、房屋安全评估、房屋防地震检测、危房检测、ktv检测 、网吧检测、 商铺检测、厂房检测、游艺电玩城检测、酒店等检测。工业建筑房屋质量安全鉴定等一系列工程。

厂房房屋检测鉴定时经常会出现由于各种原因导致房屋建筑结构图纸缺失的情况, 给房屋检测鉴定以及业主的装修改造和后续房屋管理带来诸多不便。因而,当房屋建筑结构图纸缺失时,如何补全房屋建筑结构图纸,做好房屋建筑结构图纸测绘工作便显得尤为重要。

- -、厂房房屋建筑结构图纸测绘的主要内容

房屋建筑结构图纸测绘包括建筑图纸测绘和结构图纸测绘。

建筑图纸的测绘,应包括主要建筑平面,宜包括建筑立面图、典型剖面图，当存在多幢检测房屋时，宜增加建筑总平面示意图。结构图纸的测绘主要包括结构平面布置图、主要结构构件截面尺寸、代表性构件的配筋等内容,必要时增加配筋构造、节点连接构造等详图。部分结构涉及结构加固房屋,还应对新老建筑结构加以区分表述。有条件时宜绘制结构加固平面图，并绘制相关加固节点。

二、厂房房屋建筑结构图纸测绘的主要步骤

现场建筑结构图纸测绘一般首 先测绘建筑图,然后在建筑图基础上测绘结构图。现场采用钢卷尺和激光测距仪量测主要轴线间距、墙体的具体位置以及门窗洞口的平面位置和尺寸，采用钢卷 尺量测墙体厚度及柱的截面尺寸等采用激光测距仪和钢卷尺量测楼层净高和门窗洞口的

高度;最终绘制房屋建筑测绘图。然后在房屋建筑图纸测绘的基础上,首先根据房屋的结构布置及传力体系判别承重构件与非承重构件,对承重构件判别其材料类别。在此基础上,对房屋承重墙、楼面梁、框架梁柱、楼(屋)面梁板等结构布置情况进行了现场实测。采用钢卷尺和激光测距仪量测结构构件的平面位置及尺寸,采用钢卷尺量测钢筋混凝土梁板柱和钢结构构件的截面尺寸、承重砖墙厚度以及

砖柱截面尺寸。采用钢筋探测仪对混凝土构件配筋分布情况进行检测，并选取代表性的构件凿去 表面粉刷层及保护层,采用游标卡尺量测钢筋直径等。最终根据现场数据绘制房屋建筑结构测绘图纸。

三、厂房房屋建筑结构图纸测绘的主要成果

当完成现场房屋测绘工作,并整理好相应测量数据,随后根据相关测量数据按照图纸绘制要求绘制完成房屋建筑测绘图和房屋结构测绘图。

01建筑测绘图纸主要包括房屋建筑总平面图、房屋建筑平面图、房屋建筑立面图、房屋建筑剖面图。

02结构测绘图纸主要包括房屋结构平面布置图、基础平面布置图、必要的节点详图等。

在完成房屋建筑结构图纸测绘工作,提交建筑结构图纸测绘图后,后续房屋检测鉴定以及房屋装修改造和房屋管理便有了基础数据和资料。

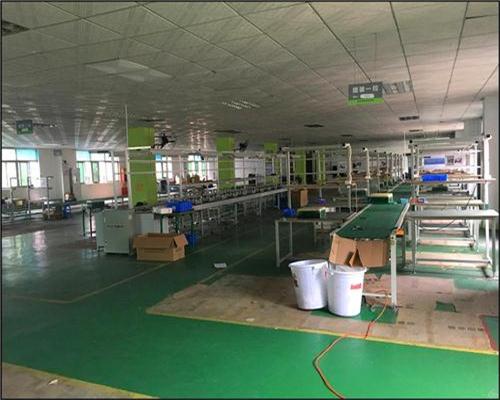

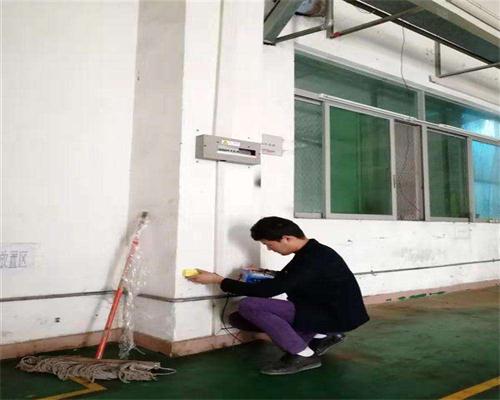

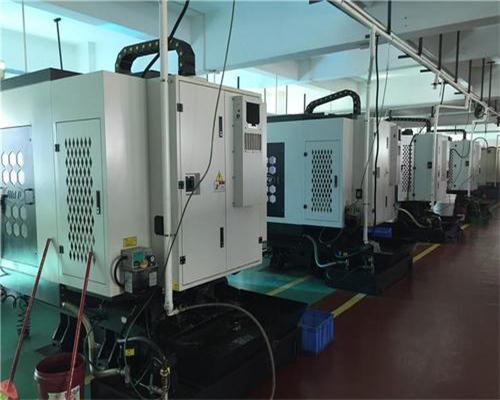

以下是现场做检测的图片：
